Лабораторні роботи з оптики: як організувати практичний урок у школі

Оптика стає зрозумілою через експеримент. Коли учень сам спрямовує промінь, змінює положення лінзи, вимірює кут або спостерігає інтерференційну картину, закони відбивання, заломлення та хвильові властивості світла перестають бути абстрактними формулами.

Тому під час оснащення кабінету фізики важливо передбачити не лише демонстраційні прилади вчителя, а й обладнання для лабораторних і практичних робіт з оптики.

У цьому матеріалі розглянемо, які досліди доцільно проводити, як організувати робочі місця та яке обладнання потрібне для геометричної й хвильової оптики.

Навіщо потрібні лабораторні роботи з оптики

Під час лабораторного заняття учень працює не з готовим малюнком у підручнику, а з реальною оптичною системою.

Він може:

• спостерігати поширення світлового променя;
• змінювати положення оптичних елементів;
• вимірювати кути;
• порівнювати результати з теоретичною моделлю;
• визначати фокусну відстань;
• будувати та аналізувати зображення;
• спостерігати хвильові властивості світла;
• формулювати висновок на основі власного експерименту.

Саме такий формат підтримує діяльнісний підхід: фізичний закон не повідомляється як готовий факт, а перевіряється практично.

Геометрична та хвильова оптика — різні задачі

Під час комплектації кабінету важливо не змішувати все обладнання з оптики в один умовний набір.

Для базового кабінету варто спочатку забезпечити геометричну оптику, а спеціалізовані комплекти з хвильових явищ додавати відповідно до програми та рівня навчання.

Які лабораторні роботи можна проводити з геометричної оптики

До основних практичних тем належать:

• прямолінійне поширення світла;
• відбивання світла від плоского дзеркала;
• перевірка закону відбивання;
• заломлення світла;
• зміна напряму променя на межі двох середовищ;
• хід променів через збиральну лінзу;
• хід променів через розсіювальну лінзу;
• визначення фокусної відстані;
• отримання дійсного зображення на екрані;
• дослідження збільшення та положення зображення;
• робота з призмами;
• дисперсія білого світла.

Важливо, щоб один комплект дозволяв швидко змінювати конфігурацію установки. Тоді учень не просто повторює одну готову схему, а може порівнювати різні варіанти досліду.

Лабораторні роботи з хвильової оптики

Для поглибленого вивчення світла використовуються спеціалізовані установки.

Основні напрями:

• інтерференція світла;
• формування інтерференційної картини;
• дифракція;
• спостереження дифракційної картини;
• поляризація світла;
• вплив параметрів оптичної системи на результат експерименту.

Ці роботи потребують точнішого встановлення оптичних елементів, тому для них особливо корисні оптична лава та регульовані тримачі.

Як організувати лабораторне робоче місце

Для практичного уроку недостатньо просто мати один набір обладнання в кабінеті. Потрібно визначити, скільки учнів має працювати одночасно.

Якщо клас працює парами, кількість комплектів визначають за кількістю пар. Якщо використовуються малі групи — за кількістю груп.

Для окремих робіт можна використовувати формат 2–3 учні на одну установку, розподіливши функції між учасниками:

• складання та регулювання установки;
• виконання вимірювань;
• фіксація результатів;
• аналіз і формулювання висновку.

Формат роботи визначає вчитель відповідно до завдання, складності досліду та кількості обладнання.

Оптична лава чи компактний набір

Обидва рішення мають своє призначення.

Компактний набір зручний для швидких практичних робіт із поширення, відбивання та заломлення світла.

Оптична лава доцільна там, де потрібно точно вирівнювати джерело світла, лінзи, дзеркала, екрани та інші елементи вздовж однієї оптичної осі.

Вона особливо корисна для:

• формування зображень;
• визначення фокусної відстані;
• порівняння різних лінз;
• інтерференції;
• дифракції;
• інших дослідів, де важлива точність положення компонентів.

Як має проходити сучасна лабораторна робота

Практичне заняття не повинно зводитися лише до механічного виконання інструкції.

Ефективна структура може виглядати так:

1. Поставити запитання. Яку закономірність потрібно перевірити?
2. Сформулювати припущення. Який результат очікують учні?
3. Скласти установку.
4. Провести спостереження або вимірювання.
5. Змінити один із параметрів.
6. Порівняти результати.
7. Пояснити можливі похибки.
8. Сформулювати висновок.

Так лабораторна робота стає дослідженням, а не просто процедурою отримання «правильного числа».

Типові проблеми під час практичних занять

Навіть добре спланований урок може втратити значну частину часу через організаційні проблеми.

Найчастіше це:

• неповна комплектація;
• несумісні лінзи й тримачі;
• нестійкі установки;
• складне вирівнювання елементів;
• нестача однакових комплектів для груп;
• втрачені дрібні компоненти;
• відсутність зрозумілої схеми досліду;
• занадто довга підготовка обладнання.

Саме тому під час вибору комплекту варто оцінювати не лише перелік деталей, а й зручність реального використання на уроці.

Методичні матеріали

Для комплексного набору методичні рекомендації суттєво спрощують перше використання обладнання.

Корисний методичний матеріал може містити:

• мету роботи;
• перелік обладнання;
• схему установки;
• послідовність виконання;
• таблицю результатів;
• контрольні запитання;
• рекомендації щодо аналізу та висновку.

Водночас точний склад методичного забезпечення потрібно перевіряти в описі конкретного комплекту.

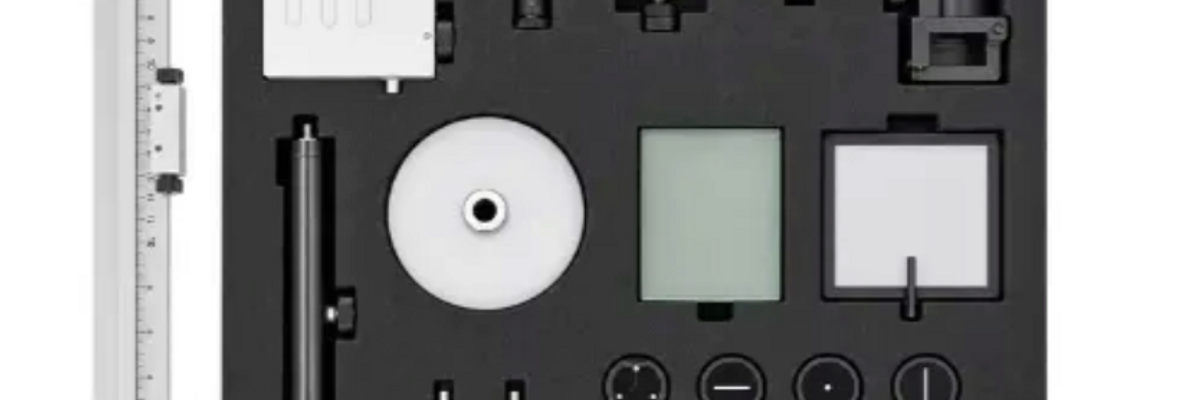

Набір для вивчення геометричної оптики Mental

Набір для лабораторного вивчення інтерференції світла

Набір для вивчення хвильової оптики Mental

Набір для вивчення поширення світлових променів

А де використовувати демонстраційні набори

Демонстраційні комплекти Mental тип 1 і тип 2 також корисні для кабінету фізики, але їх краще позиціонувати окремо.

Вони потрібні насамперед для того, щоб учитель міг показати оптичне явище всьому класу перед початком самостійної роботи учнів.

Тому комплексне оснащення може будуватися за схемою:

демонстраційний комплект учителя → практичні набори для учнівських груп → спеціалізоване обладнання для поглиблених тем.

Переглянути всі набори з оптики →

Як обрати набір з оптики

Перед закупівлею визначте:

• які лабораторні роботи потрібно проводити;
• чи потрібна лише геометрична оптика;
• чи передбачена хвильова оптика;
• скільки груп має працювати одночасно;
• чи потрібна оптична лава;
• яке обладнання вже є в кабінеті;
• які компоненти мають бути сумісними;
• як буде організоване зберігання;
• які методичні й технічні матеріали потрібні.

Лабораторні роботи з оптики та НУШ

Практичні досліди добре підтримують діяльнісний формат навчання: учень працює з реальною установкою, проводить вимірювання, аналізує отриманий результат та аргументує висновок.

Для конкретної закупівлі при цьому правильніше не обмежуватися загальним твердженням «обладнання відповідає НУШ».

Необхідно зіставити призначення, комплектацію та характеристики конкретного набору з освітньою програмою, чинною нормативною документацією та технічним завданням закупівлі.

FAQ про лабораторні роботи з оптики

Яке обладнання потрібне для базової геометричної оптики?

Джерело світла, дзеркала, лінзи, екран, тримачі та елементи для спрямування світлових променів. Конкретна комплектація залежить від переліку лабораторних робіт.

Що краще: оптична лава чи компактний набір?

Для простих дослідів із променями достатньо компактного набору. Для точнішого встановлення джерела, лінз і екранів та для складніших дослідів зручніша оптична лава.

Скільки комплектів потрібно на клас?

Кількість визначають за кількістю учнівських пар або груп, які мають одночасно виконувати лабораторну роботу.

Чи потрібен окремий набір для хвильової оптики?

Для інтерференції, дифракції та поляризації зазвичай потрібні спеціалізовані компоненти, тому окремий комплект може бути доцільним.

Чим лабораторний набір відрізняється від демонстраційного?

Демонстраційний комплект призначений насамперед для роботи вчителя перед класом. Практичний або лабораторний — для активної роботи самого учня.

Чи обов'язково купувати всі набори одразу?

Ні. Кабінет можна комплектувати поетапно: спочатку забезпечити основні роботи з геометричної оптики, а потім додати спеціалізоване обладнання для хвильових явищ.
